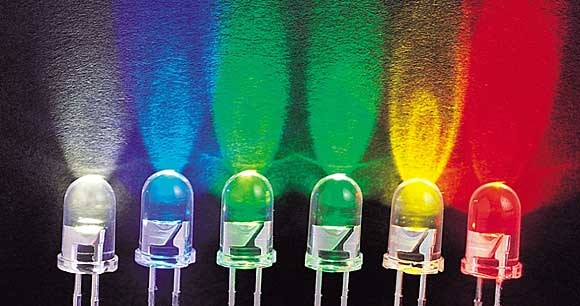

Проверка светодиода — базовый навык в ремонте и диагностике электроники. Ведь светодиоды часто служат индикатором, и их неисправность может вызвать сбои в большинстве устройств. Мультиметр — это простой и эффективный инструмент для быстрой оценки состояния светодиода без демонтажа и сложных измерений. А как проверить светодиод мультиметром на практике, разберем в статье.
Подготовка мультиметра к проверке
Для проверки светодиода обычно используют режим «прозвонка» или «диодный тест» на мультиметре. В этом режиме прибор пропускает небольшой ток через элемент и измеряет падение напряжения, что позволяет определить исправность диода.
При этом важно учитывать полярность: светодиод проводит ток в одном направлении. Зачастую катод и анод маркируются на корпусе, например, длинный вывод — анод, короткий — катод, или на корпусе есть плоская грань у катода.
Пошаговая инструкция проверки светодиода мультиметром
1. Включите мультиметр и установите режим «прозвонка» или «диодный тест».
2. Подключите красный щуп к аноду диода, черный — к катоду.
3. Обратите внимание на показания экрана мультиметра — если на экране отобразилось напряжение около 1,8–3 В (в зависимости от типа диода), значит светодиод исправен. А если прибор показывает «1» или «OL» (обрыв цепи), он либо повреждён, либо щупы подключены с обратной полярностью.
4. Чтобы проверить полярность, поменяйте щупы местами — В обратном направлении диод должен не пропускать ток — мультиметр покажет разрыв.
5. При тесте диода вне платы он может слегка светиться, если подается ток в правильном направлении — дополнительный признак исправности.
Если светодиод не светится и прибор показывает обрыв цепи в обоих полярностях — элемент неисправен.
Особенности проверки светодиода на плате и вне ее
При проверке диода на плате возможны ложные результаты из-за параллельных элементов и других цепей, особенно если используется светодиод smd, установленный в плотном монтаже рядом с другими компонентами. В таких условиях ток может проходить через соседние элементы схемы, что искажает показания мультиметра. Для более точной диагностики рекомендуется проверять контакты непосредственно на выводах или временно извлекать диод с платы.
Если удалить светодиод невозможно, необходимо отключить питание устройства и минимизировать влияние других компонентов. Проверка с учетом особенностей конкретной схемы помогает избежать ошибок и получить корректный результат.
Советы по выбору мультиметра и уходу за прибором
Для точной проверки выбирайте мультиметры с диодным тестом и режимом прозвонки, удобным дисплеем и качественными щупами. Точные показания и надежность приборов упрощают диагностику даже мелких деталей. Рекомендуется хранить мультиметр в сухом месте, регулярно проверять исправность щупов и батарейки для поддержания стабильной работы.
Проверка светодиодов мультиметром — простой способ убедиться в исправности ключевых элементов электроники и сэкономить время на ремонте. Используйте правильный инструмент и придерживайтесь описанных методов для точной диагностики.
